قالبسازی قطعات خودرو یکی از مهم‌ترین ارکان صنعت تولید قطعات خودرو به شمار می‌رود. در این فرایند، قطعات فلزی با استفاده از قالب‌هایی دقیق و مهندسی‌شده، به شکل دلخواه تبدیل می‌شوند. این عملیات شامل مجموعه‌ای از فرآیندهای پیچیده مانند برش، کشش، پانچ و فرم‌دهی است که همگی نیازمند قالب‌های تخصصی و با کیفیت بالا هستند.
قالبسازی قطعات خودرو چیست؟
قالبسازی قطعات خودرو شامل طراحی و ساخت ابزارهایی است که امکان تولید دقیق قطعات فلزی بدنه و شاسی خودرو را فراهم می‌کنند. این قالب‌ها معمولاً در دستگاه‌های پرس مورد استفاده قرار می‌گیرند و دقت طراحی آن‌ها مستقیماً بر کیفیت نهایی قطعه تولیدی تأثیر می‌گذارد.
پرسکاری قطعات خودرو
در فرآیند پرسکاری قطعات خودرو، ورق فلزی خام به‌وسیله نیروی پرس در داخل قالب قرار می‌گیرد و با توجه به شکل قالب، فرم‌دهی می‌شود. بسته به نوع قطعه، این عملیات می‌تواند شامل برش، خم‌کاری، کشش یا ترکیبی از این موارد باشد. دستگاه‌های پرس هیدرولیکی و مکانیکی در این فرآیند به‌کار می‌روند و دقت بالای قالب، عامل کلیدی برای جلوگیری از ایراداتی نظیر چروک، ترک یا برگشت فنری است.

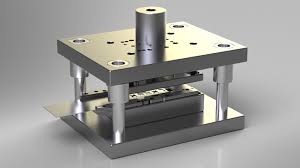

قالب سنبه ماتریس پانچ
یکی از پرکاربردترین انواع قالب‌ها در این صنعت، قالب‌های سنبه ماتریس پانچ هستند. این قالب‌ها شامل دو بخش اصلی‌اند:
سنبه (Punch): قطعه‌ای متحرک که هنگام عمل پرس وارد ورق می‌شود.
ماتریس (Die): بخش ثابت که سنبه به‌سمت آن حرکت می‌کند و ورق را شکل می‌دهد یا برش می‌زند.
این نوع قالب‌ها معمولاً برای برش دقیق، سوراخ‌کاری یا تولید اشکال پیچیده روی ورق استفاده می‌شوند.
قالب سازی فلزی: اهمیت طراحی دقیق
قالب سازی فلزی فرآیندی پیچیده است که ترکیبی از دانش طراحی صنعتی، مهندسی مکانیک و متالورژی را می‌طلبد. در این فرآیند، جنس قالب (معمولاً فولاد ابزاری)، تلرانس‌های دقیق، نوع عملیات حرارتی و قابلیت تعمیرپذیری قالب‌ها از اهمیت بالایی برخوردار است.
طراحی صحیح باعث افزایش طول عمر قالب، کاهش توقف خطوط تولید قطعات خودرو و کاهش هزینه‌های نگهداری می‌شود.
قالب های برش و کاربرد آن‌ها
قالب‌های برش (Blanking & Piercing Dies) برای جدا کردن بخشی از ورق یا سوراخ‌کاری استفاده می‌شوند. در فرآیند برش، ورق فلزی بین سنبه و ماتریس قرار می‌گیرد و با وارد شدن سنبه، ورق بریده می‌شود. این عملیات باید با دقت بالا انجام شود تا لبه‌های قطعه صاف و بدون ترک باشد.
انواع قالب‌های برش:
قالب‌های یک‌مرحله‌ای (Single-action)
قالب‌های چندمرحله‌ای (Progressive dies)
قالب‌های ترکیبی (Compound dies)
قالب کششی و کشش ورق در خودروسازی
قالب کششی یا قالب کشش ورق برای فرم‌دهی ورق فلزی در عمق زیاد استفاده می‌شود، جایی که ضخامت ورق تقریباً ثابت مانده اما شکل آن تغییر می‌کند. این قالب‌ها برای تولید قطعات خودرو مانند گلگیر، کاپوت، درب‌ها و سقف خودرو بسیار پرکاربرد هستند.
عوامل کلیدی در طراحی قالب کشش:
نوع و ضخامت ورق
شعاع قالب
میزان روان‌کاری
کنترل برگشت فنری ورق
طراحی قالب کشش؛ فرآیندی تحلیلی و نرم‌افزاری
طراحی قالب کشش نیاز به دانش پیشرفته تحلیل تنش و کرنش در ورق دارد. مهندسان معمولاً با استفاده از نرم‌افزارهایی مانند AutoForm، CATIA و SolidWorks طراحی اولیه را انجام داده، سپس با تحلیل‌های شبیه‌سازی بهینه‌سازی می‌کنند.
طراحی حرفه‌ای این قالب‌ها از شکست ورق، پارگی یا چروک شدن آن جلوگیری می‌کند.
مزایای استفاده از قالب‌های تخصصی در صنعت خودرو
دقت بالا در تولید قطعات خودرو
افزایش سرعت تولید انبوه
کاهش ضایعات و پرت ورق
افزایش عمر قالب و کاهش هزینه نگهداری
